Logiciel génie civil : les 7 familles d'outils à maîtriser, de la DAO au calcul

Logiciel génie civil : pourquoi raisonner par familles et non par marques

Un logiciel génie civil produit toujours un résultat. Il ne produit jamais la justification de ce résultat. Nous le disons à chaque étudiant qui arrive en stage avec trois logiciels sur son CV, sans savoir à quelle phase du projet chacun sert.

Les conséquences arrivent vite. Une note de calcul est renvoyée en phase visa parce que les hypothèses d’appui ne tiennent pas. Une section d’acier est surdimensionnée, et le surcoût passe inaperçu jusqu’au chantier. Dans le pire des cas, un défaut de modélisation engage la responsabilité de celui qui signe.

Notre réponse tient en une méthode. Nous classons les outils de l’ingénieur en sept familles, de la DAO au calcul, chacune rattachée à un livrable et à une phase. Vous devez connaître les sept. Vous n’en maîtriserez vraiment que deux ou trois, choisies selon votre métier.

Pourquoi des familles plutôt que des marques ? Parce que les marques changent : une gamme est arrêtée, une licence évolue. La logique d’une famille reste stable. Un logiciel génie civil de DAO décrit une géométrie, un outil de calcul résout un équilibre. Celui qui a compris la logique change d’outil en quelques semaines. Celui qui a appris des menus repart de zéro.

La phase compte autant que la famille. En esquisse, nous cherchons des ordres de grandeur. En exécution, nous produisons des plans pour le chantier et des notes pour le bureau de contrôle.

Les 7 familles d’outils de l’ingénieur génie civil, de la DAO au calcul

Voici la carte des outils de l’ingénieur génie civil telle que nous la présentons à un étudiant de quatrième année, avec le livrable et la phase de chaque famille.

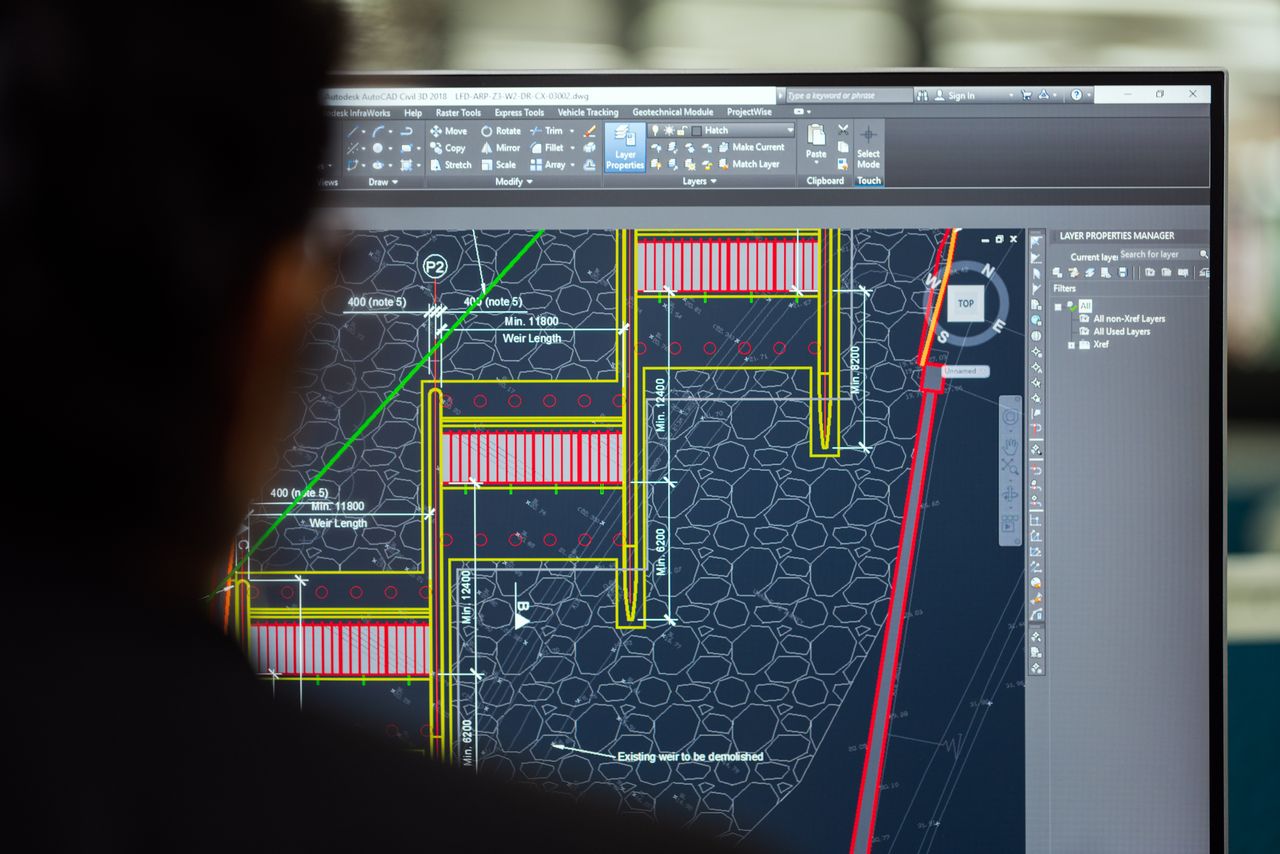

1. DAO : le plan reste le document que le chantier lit

Le chef de chantier ne lit pas votre modèle. Il lit un plan. Même sur un projet modélisé en 3D, les plans de coffrage et de ferraillage restent les documents qui circulent et se tamponnent. AutoCAD, logiciel de dessin assisté par ordinateur, reste pour cette raison l’outil le plus répandu des logiciels BTP de production graphique.

Ce qui fonctionne bien :

• rapidité de production d’un plan 2D, et format d’échange lu par tous les intervenants ;
• maîtrise complète de la mise en page, des cotations et des nomenclatures.

Ce à quoi il faut faire attention :

• aucune liaison entre les vues : une modification sur le plan n’est pas reportée sur la coupe ;
• les incohérences entre vues se découvrent souvent sur chantier, au pire moment.

Nous recommandons à chaque étudiant de savoir lire et produire un plan de ferraillage propre avant de toucher à un modeleur 3D.

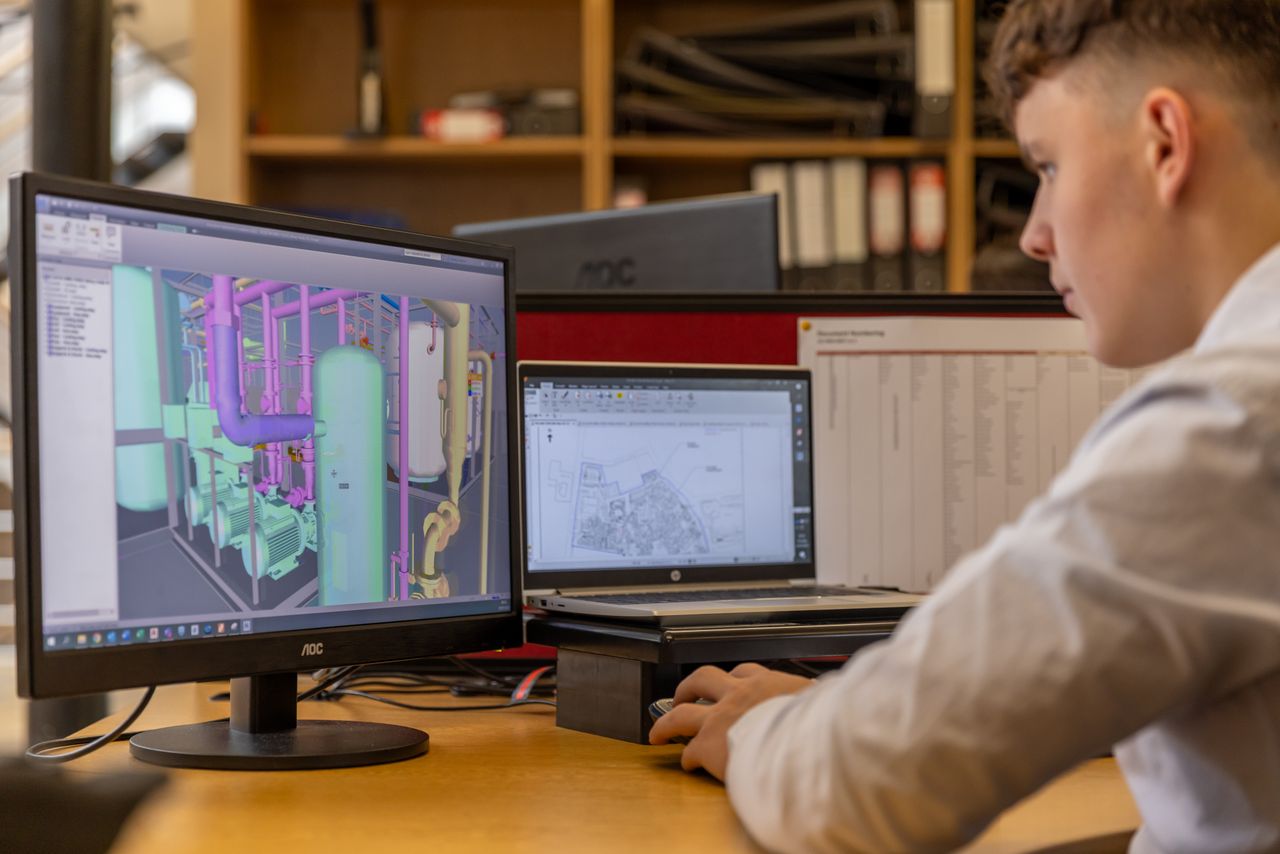

2. BIM : de la géométrie à l’information partagée

Le BIM n’est pas un logiciel. C’est une manière d’organiser l’information d’un ouvrage, que la norme ISO 19650-1:2018 sur la gestion de l’information par la modélisation des données du bâtiment décrit comme un cadre valable sur tout le cycle de vie, de la conception à l’exploitation. Revit est l’outil que nous voyons le plus souvent pour produire la maquette côté bâtiment.

Deux notions structurent la maquette. Le LOD, niveau de détail géométrique, dit à quel point un objet est dessiné finement. Le LOI, niveau d’information, dit ce que l’objet porte comme données : matériau, classe de béton, phase de pose. Une maquette très détaillée mais vide d’information ne sert ni au métré ni à l’exploitation.

Le point de vigilance, pour l’ingénieur structure, est le modèle analytique que la maquette transmet au logiciel de calcul. Nous ne transférons jamais un modèle sans avoir relu ses nœuds, ses excentrements et ses appuis. Une nouvelle version de l’ISO 19650-1 est en préparation : vérifiez l’édition en vigueur.

3. Métré, estimation et planification : chiffrer avant de construire

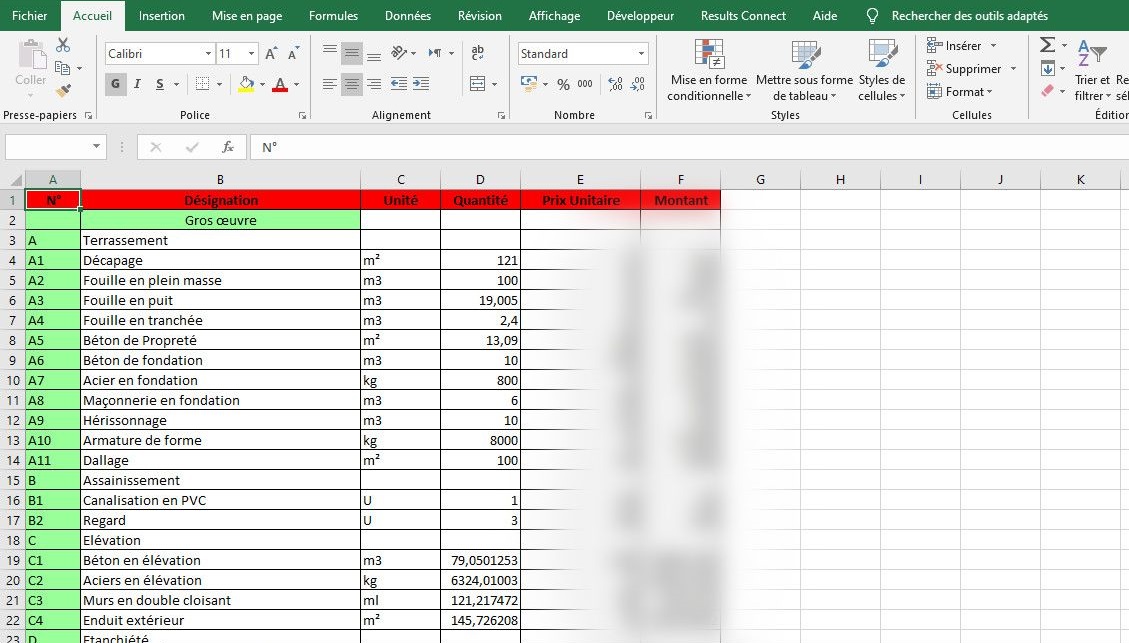

Un projet bien calculé et mal chiffré reste un mauvais projet. La troisième famille regroupe l’avant-métré, qui estime les quantités avant consultation, l’estimation, qui leur applique des prix, et la planification, qui ordonne les tâches et identifie le chemin critique, c’est-à-dire la suite de tâches dont le moindre retard décale la livraison.

Les quantités viennent d’un plan, d’une maquette ou d’un tableur. Le planning prend la forme d’un diagramme de Gantt. Aucun de ces logiciels BTP ne connaît le prix d’un mètre cube de béton posé dans votre région : ce prix vient de l’expérience et des bordereaux.

Nous insistons sur un point. Une quantité extraite d’une maquette n’est fiable que si la maquette l’est. Un voile modélisé deux fois produit deux fois le béton, sans aucune alerte.

4. VRD et infrastructures : terrassements, voiries et réseaux

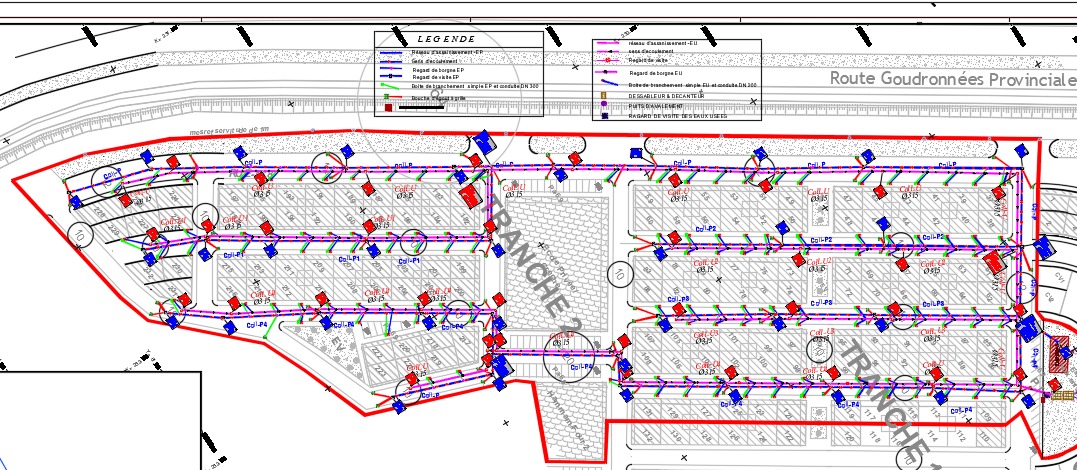

La quatrième famille traite tout ce qui se passe sous et autour des bâtiments : terrassements, voiries, réseaux d’assainissement et d’eau potable. Autodesk Civil 3D, que l’éditeur classe parmi ses outils BIM aux côtés de Revit et d’AutoCAD, en est un représentant courant.

Le point de départ est le modèle numérique de terrain, surface construite à partir du levé topographique. Sur ce modèle, nous traçons les axes de voirie, les profils en long et en travers, puis nous calculons les cubatures de déblais et de remblais. Les réseaux d’assainissement, en séparatif ou en unitaire, se dimensionnent ensuite avec leurs pentes, leurs regards et leurs raccordements.

Ce à quoi il faut faire attention :

• un levé topographique incomplet donne un modèle de terrain faux, et des cubatures fausses avec lui ;
• le logiciel trace une pente, il ne vérifie pas qu’elle est compatible avec l’exutoire réel du réseau.

5. Géotechnique : du rapport de sol au modèle d’interaction

Un logiciel de géotechnique calcule une capacité portante, un tassement, la stabilité d’une pente ou l’interaction entre un sol et une structure. Il ne connaît rien du sol. Tout ce qu’il sait vient des paramètres que vous saisissez, et ces paramètres viennent des essais : essai pressiométrique, qui mesure la déformabilité du sol en place, essais d’identification et essais mécaniques en laboratoire. Au Maroc, le LPEE est l’un des organismes de référence pour ces essais.

Le cadre normatif européen est l’Eurocode 7 présenté par la Commission européenne, dans ses parties EN 1997-1:2004 pour les règles générales et EN 1997-2:2007 pour la reconnaissance des terrains. La deuxième génération des Eurocodes est en cours de déploiement, ce qui change les éditions de référence.

Nous voyons trop souvent un module de sol choisi « parce que le logiciel propose cette valeur par défaut ». Une valeur par défaut n’est pas une donnée de projet. Le rapport géotechnique prime, et sa validation revient à un professionnel habilité.

6. Calcul de structures : la modélisation par éléments finis

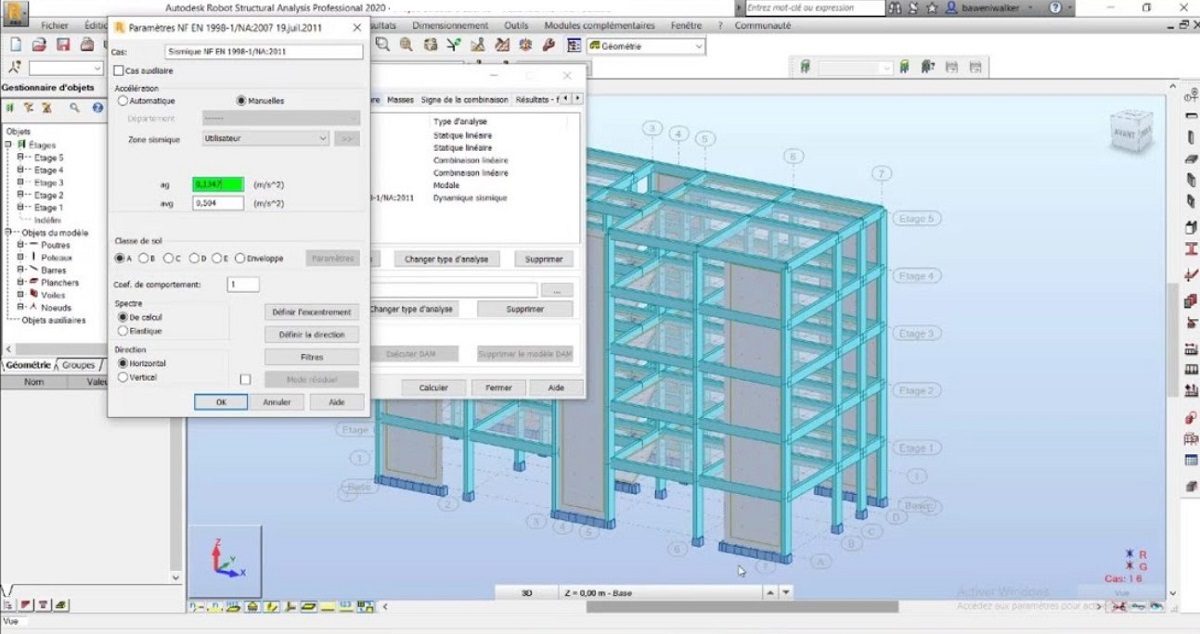

C’est la famille qui pardonne le moins. Un logiciel de calcul de structure comme Autodesk Robot découpe l’ouvrage en éléments, poutres, poteaux, voiles, dalles, et résout l’équilibre de l’ensemble sous les combinaisons d’actions. Le découpage s’appelle le maillage. Les combinaisons se font aux états limites ultimes, pour la résistance, et aux états limites de service, pour les déformations et la fissuration.

Ce qui fonctionne bien :

• traitement de géométries irrégulières qu’aucun calcul manuel ne couvrirait en un temps raisonnable ;
• génération automatique des combinaisons et analyse sismique par spectre de réponse ;
• documentation officielle d’Autodesk Robot, avec des manuels de vérification qui comparent le logiciel à des cas de référence.

Ce à quoi il faut faire attention :

• un maillage trop grossier lisse les pics d’efforts au droit des appuis ;
• les paramètres normatifs du logiciel doivent correspondre au référentiel du projet : BAEL 91 révisé 99, Eurocode 2 ou RPS 2000 version 2011 pour le séisme au Maroc.

Nous détaillons la construction pas à pas d’un modèle de portique en béton armé dans notre formation analyse et calcul des structures en béton armé avec Autodesk Robot. Le texte normatif en vigueur prime sur ce que vous lisez ici, et la validation d’une note de calcul revient à un professionnel habilité.

7. Calcul spécialisé : post-tension, dalles et ouvrages hydrauliques

Certains ouvrages demandent un outil dédié. La dalle post-tendue en est l’exemple type : des câbles tendus après durcissement du béton lui appliquent une précontrainte qui réduit la flèche et la fissuration. RAM Concept, de Bentley, est conçu pour ce cas : la page produit de RAM Concept chez Bentley le présente comme un outil de conception des dalles en béton armé et post-tendues.

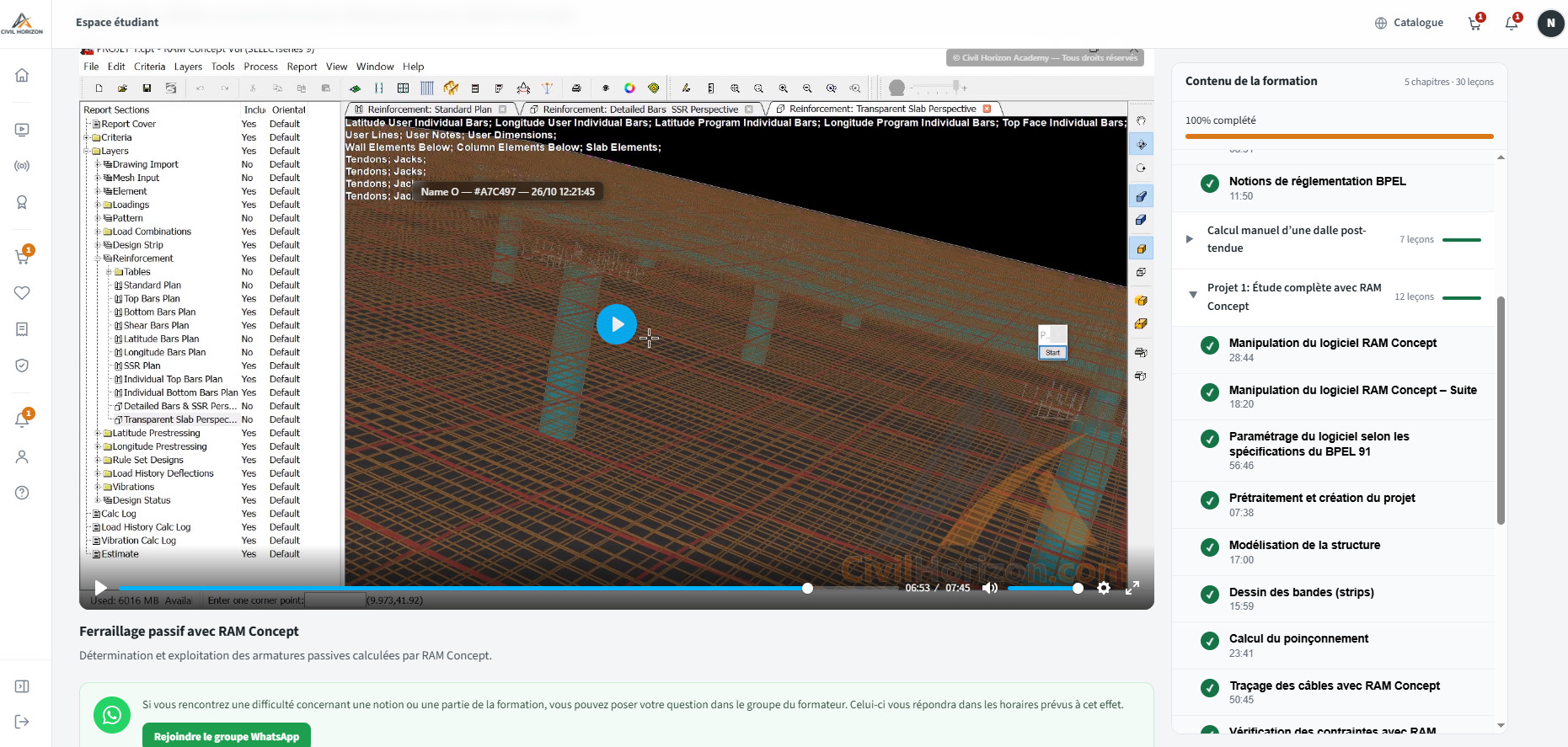

Son intérêt est méthodologique. Le wiki RAM Concept de Bentley Communities rappelle qu’un modèle en portique approxime l’interaction entre dalle et poteau et ne dit rien de la répartition des efforts dans la largeur de la bande de calcul. Un modèle par éléments finis de la dalle entière lève cette limite.

CAD90 occupe un autre créneau : le dimensionnement des dalots, ces ouvrages hydrauliques en cadre fermé placés sous remblai routier.

Ce qui fonctionne bien :

• des cas de charge et des vérifications propres au type d’ouvrage, déjà organisés ;
• un gain de temps important sur des ouvrages répétitifs.

Ce à quoi il faut faire attention :

• un outil spécialisé enferme dans ses hypothèses : il faut savoir lesquelles il retient ;
• le référentiel doit être vérifié : Eurocode 2 (EN 1992-1-1:2004), ou BPEL 91 révisé 99 pour la précontrainte.

Nous rappelons que le texte normatif en vigueur prime et que la validation revient à un professionnel habilité.

Ce qu’un logiciel de calcul de structure ne fera jamais à votre place

Votre modèle tourne sans alerte. Le résultat est-il juste ? Le logiciel ne peut pas le dire. Il vérifie la cohérence de son calcul avec vos données, pas celle de vos données avec l’ouvrage.

L’Eurocode 2, tel que présenté par la Commission européenne, s’utilise avec les autres Eurocodes : bases de calcul, actions, géotechnique avec l’Eurocode 7, séisme avec l’Eurocode 8. Aucun logiciel ne choisit à votre place la bonne combinaison de ces textes pour votre projet. C’est votre travail, et c’est ce qui rend une note défendable devant un bureau de contrôle.

Les hypothèses d’appui décident du résultat

Un appui modélisé en encastrement parfait bloque toute rotation. Un appui sur ressort reproduit la raideur réelle du sol. Entre les deux, la répartition des moments change : plus un appui est raide, plus il attire de moment, et plus la travée en est soulagée. Ce n’est pas un réglage de confort. C’est ce qui décide de votre section d’acier sur appui et en travée.

Nous demandons toujours à un jeune ingénieur de justifier chaque condition d’appui de son modèle par une phrase. S’il ne peut pas l’écrire, il ne la maîtrise pas.

Le contrôle par ordre de grandeur

Le premier contrôle est gratuit. La somme des réactions d’appui doit égaler la somme des charges appliquées, combinaison par combinaison. Un écart signale une charge oubliée, dupliquée ou mal orientée. Le second contrôle est une descente de charges manuelle sur un poteau courant, comparée à l’effort normal que donne le modèle.

Viennent ensuite les vérifications de bon sens : une flèche comparée à la portée, une section d’acier anormale sur un élément peu chargé. Ces contrôles ne remplacent pas la vérification réglementaire.

Le texte normatif en vigueur prime sur nos explications, et la validation revient à un professionnel habilité. Notre méthode de mise à jour des références normatives est décrite dans notre politique éditoriale.

Meilleurs logiciels génie civil : choisir selon votre métier et la phase du projet

Quels sont les meilleurs logiciels génie civil ? La question n’a pas de réponse générale. Le meilleur outil pour un ingénieur VRD est inutile à un ingénieur structure, et l’inverse. Nous préférons une autre question : quelles familles devez-vous maîtriser, et lesquelles vous suffit-il de connaître ?

Maîtriser veut dire produire seul un livrable défendable. Connaître veut dire repérer une incohérence dans ce qu’un autre intervenant vous transmet. Personne ne maîtrise sept familles.

Quelles familles maîtriser selon votre profil

Le tableau ci-dessous résume notre recommandation par profil. Il se lit comme un point de départ, pas comme une règle.

Le choix des familles n’est que la première étape. Pour transformer ce choix en progression ordonnée, nous avons détaillé la démarche dans notre guide formation génie civil : construire un parcours applicable.

Licences éducatives et versions d’essai : passer par l’éditeur

La plupart des grands éditeurs proposent un accès étudiant ou une version d’essai : Autodesk renvoie par exemple vers un site d’accès dédié à l’éducation depuis ses pages de support. Les conditions changent régulièrement.

Nous ne renvoyons qu’aux sources officielles des éditeurs. Un logiciel génie civil obtenu par une version détournée expose à un risque juridique et à des fichiers corrompus.

Questions fréquentes sur les logiciels de génie civil

Quel logiciel apprendre en premier en génie civil ?

Nous conseillons de commencer par la DAO, avec AutoCAD : lire et produire un plan est exigé dès le premier stage. Le calcul de structures vient ensuite, une fois la résistance des matériaux et le béton armé acquis.

Quel est le meilleur logiciel de calcul de structure ?

Il n’existe pas de meilleur logiciel de calcul de structure dans l’absolu. Nous jugeons un outil sur sa documentation de vérification, sa prise en charge du référentiel de votre projet et sa présence dans les bureaux d’études visés. Autodesk Robot couvre l’ossature courante, RAM Concept les dalles post-tendues.

AutoCAD ou Revit : lequel choisir en génie civil ?

Les deux, mais pas au même moment. AutoCAD produit des plans 2D, Revit une maquette renseignée dont on extrait plans et quantités. Nous recommandons AutoCAD d’abord, puis Revit dès que vous travaillez en BIM.

Peut-on utiliser légalement un logiciel de génie civil gratuitement quand on est étudiant ?

Oui, dans la plupart des cas, par les programmes éducatifs des éditeurs. Nous recommandons de vérifier sur le site officiel de l’éditeur la durée de la licence, l’usage non commercial exigé et le justificatif demandé.

Passer de la liste à la pratique

Connaître les sept familles vous donne la carte. Maîtriser un logiciel génie civil se construit sur des cas réels, avec quelqu’un qui a déjà signé des notes de calcul. Chez nous, seuls des praticiens enseignent : dalles post-tendues, dalots, portiques en béton armé, VRD de lotissements, essais géotechniques.
