Avant le calcul : que cherche-t-on réellement à comprendre ?
Beaucoup d'étudiants abordent le calcul sismique par le logiciel. Ils saisissent une géométrie, définition des paramètres sismiques de la région du projet, lancent une analyse et obtiennent des efforts. Le résultat sort, mais rien ne permet de dire s'il a un sens.
Le problème apparaît plus tard, en stage ou au premier poste. Un modèle mal posé produit des efforts sous-estimés dans un voile, une distribution d'armatures illogique, une note de calcul reprise entièrement après la première relecture. Personne ne sait justifier pourquoi le bâtiment répond ainsi.
Le séisme révèle systématiquement les erreurs de conception et de construction, même les plus infimes.
La formule est de Nathan Newmark et Emilio Rosenblueth, dans Fundamentals of Earthquake Engineering, publié en 1971, ouvrage fondateur de la discipline. Elle dit l'essentiel. Le séisme ne juge pas votre note de calcul, il juge vos choix de conception, et il les juge tous. Un logiciel paramétré correctement sur une structure mal conçue produira des résultats exacts sur un ouvrage vulnérable.
Nous prenons ici le chemin inverse. Nous expliquons d'abord comment une structure réagit au mouvement du sol, puis nous montrons ce que le calcul vient vérifier. Cet article s'inscrit dans notre guide complet sur la définition et les domaines du génie civil.
Ingénierie sismique et conception parasismique : de quoi parle-t-on ?
Nous distinguons deux registres. L'ingénierie sismique décrit l'action : d'où vient le mouvement du sol, quelle est son intensité, comment le représenter pour le calcul. La conception parasismique organise la réponse de l'ouvrage : où placer la matière, comment faire cheminer les efforts, quels endommagements accepter et où.
L'action sismique n'est pas une simple force horizontale

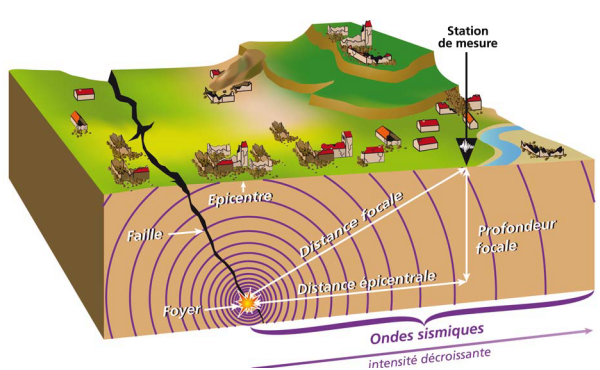

Un séisme n'applique pas une poussée sur la façade. Il impose un déplacement à la base de l'ouvrage. La masse du bâtiment, qui tend à rester immobile, développe alors des forces d'inertie. Nous insistons sur ce point avec les étudiants : la force n'est pas une donnée d'entrée, elle est une conséquence du mouvement et de la masse mise en jeu.
Pourquoi le bâtiment réagit-il différemment selon sa structure ?
Deux immeubles voisins, soumis au même séisme, ne subissent pas la même sollicitation. Un bâtiment souple accompagne le mouvement du sol, un bâtiment rigide le suit presque à l'identique. Nous verrons que trois grandeurs suffisent à expliquer cet écart : la masse, la raideur et l'amortissement.
Que se passe-t-il dans une structure pendant un séisme ?

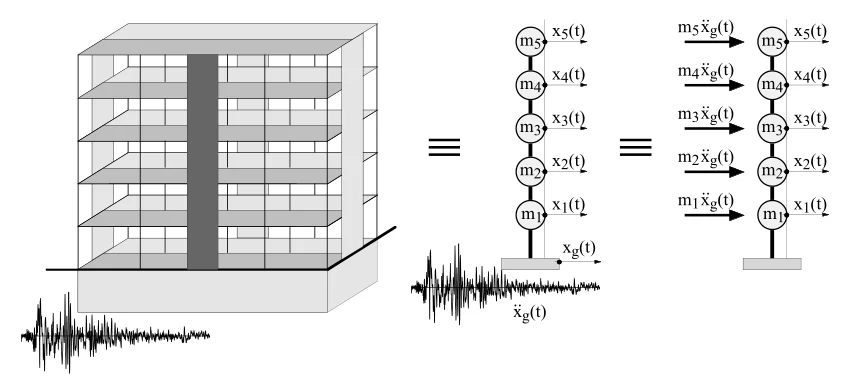

Nous ramenons volontairement le bâtiment à un oscillateur simple avant d'ouvrir un logiciel. Ce modèle mental permet de prévoir le sens des résultats, ce qui reste la meilleure protection contre une erreur de saisie.
La masse : ce que le bâtiment « emporte » avec lui
Plus la masse est élevée, plus les forces d'inertie le sont. Cette masse ne se limite pas à la structure porteuse : planchers, cloisons, revêtements et charges d'exploitation retenues dans la combinaison sismique y contribuent. La part de charge variable à retenir dépend du référentiel appliqué.
La raideur : pourquoi la structure ne se déforme pas de la même manière
La raideur mesure la résistance de la structure au déplacement horizontal. Elle dépend du système porteur : un système à voiles en béton armé est nettement plus raide qu'un système à portiques de même hauteur. Elle dépend aussi de la fissuration du béton, que les référentiels traitent par une réduction d'inertie.
La période propre : le rythme auquel la structure tend à osciller
Masse et raideur définissent ensemble la période propre, exprimée en secondes. C'est le temps que met la structure pour effectuer une oscillation complète lorsqu'on l'écarte de sa position d'équilibre. Une structure lourde et souple a une période longue, une structure légère et raide une période courte. Nous retenons cette grandeur comme la véritable carte d'identité dynamique du bâtiment.
L'amortissement : pourquoi les oscillations diminuent
Sans amortissement, un bâtiment écarté de sa position oscillerait indéfiniment. En pratique, l'énergie se dissipe dans les matériaux, les liaisons et les éléments non structuraux. Les référentiels retiennent une valeur conventionnelle d'amortissement pour construire les spectres réglementaires.
Du mouvement du sol à la réponse de la structure
Nous arrivons au point qui débloque la compréhension de la majorité des étudiants que nous accompagnons.
Mouvement du sol et mouvement du bâtiment : deux choses différentes
L'enregistrement d'un séisme donne l'accélération du sol au cours du temps. Ce n'est pas l'accélération subie par le cinquième étage. Entre les deux, la structure joue un rôle de filtre : elle amplifie certaines composantes du mouvement et en atténue d'autres.
Pourquoi certaines périodes sont plus sollicitées que d'autres
L'amplification est maximale quand la période propre du bâtiment se rapproche des périodes dominantes du mouvement du sol. Ces périodes dominantes dépendent de la nature du sol : un sol meuble ne transmet pas le même contenu qu'un rocher. C'est la raison pour laquelle les référentiels classent les sols et modifient le spectre en conséquence.
Comprendre le spectre de réponse sans commencer par les équations

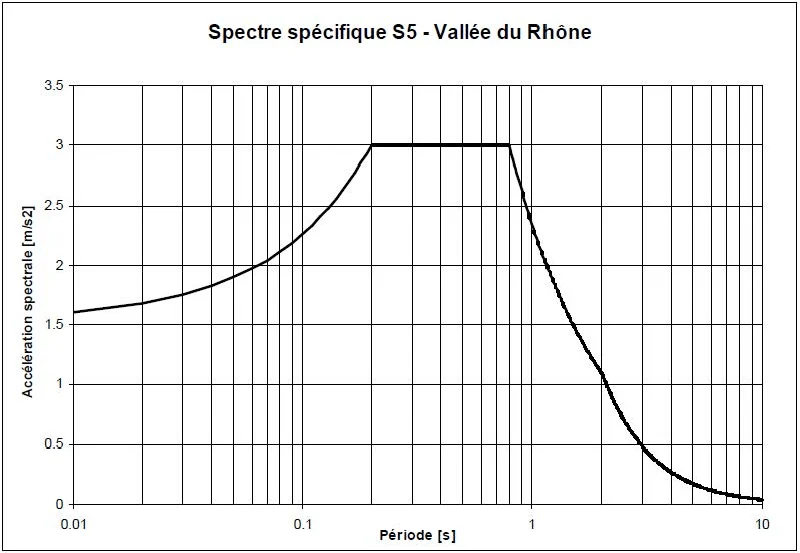

Le spectre de réponse répond à une question simple : pour un séisme donné, quelle accélération maximale subit un oscillateur en fonction de sa période ? On calcule cette réponse pour une série de périodes, et on reporte les maximums sur une courbe. Le spectre n'est donc pas un chargement : c'est une table de lecture. Le portail Eurocodes du Centre commun de recherche de la Commission européenne consacré à l'Eurocode 8 détaille la construction des spectres réglementaires et les paramètres de sol associés.
Ce que le spectre permet réellement de déterminer
Avec la période propre et la classe de sol, le spectre donne l'accélération de calcul, donc l'effort horizontal global à répartir dans la structure. Il ne dit rien de la qualité de la conception, ni de la manière dont cet effort trouvera son chemin jusqu'aux fondations. Au Maroc, le Règlement de construction parasismique RPS 2011, publié par le ministère chargé de l'Habitat, fixe le zonage, la classification des sols et les paramètres à retenir.
Que devient cette compréhension dans la conception parasismique ?
Nous passons ici de la physique à l'ingénierie. Les principes qui suivent visent tous le même objectif : rendre la réponse de la structure prévisible.
Régularité en plan et en élévation

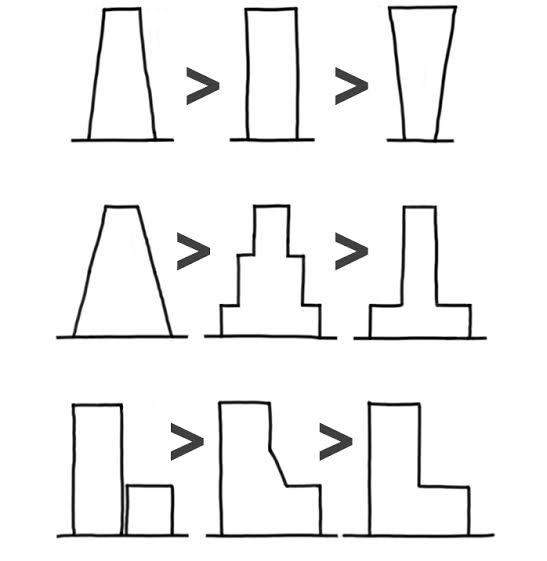

Une structure régulière répond de façon simple, dominée par ses premiers modes. Une structure irrégulière fait apparaître de la torsion et concentre la demande sur quelques éléments. Nous considérons la régularité comme la décision la moins coûteuse et la plus efficace de tout le projet, parce qu'elle se prend en phase esquisse.
Le cheminement des efforts jusqu'aux fondations
Un effort horizontal repris par un plancher doit atteindre les éléments verticaux, puis les fondations, sans interruption. Le plancher joue le rôle de diaphragme et distribue l'effort entre les éléments de contreventement. Une interruption dans ce cheminement, un voile qui s'arrête à un niveau intermédiaire par exemple, crée un point faible que le calcul révèle rarement de lui-même.
Contreventement et résistance aux actions horizontales
Voiles, portiques ou systèmes mixtes : chaque choix fixe la raideur, donc la période, donc l'accélération lue sur le spectre. Ce choix influence aussi la répartition des efforts entre éléments. Nous le traitons donc en même temps que la trame architecturale, jamais après.
Ductilité et dissipation de l'énergie
La conception parasismique n'a pas pour but d'empêcher tout endommagement sous séisme majeur. Elle cherche à localiser cet endommagement dans des zones choisies, capables de se déformer sans rompre brutalement. Les référentiels traduisent cette capacité par un coefficient de comportement, qui réduit les efforts élastiques.
Les erreurs de conception qui peuvent aggraver la réponse sismique
Nous retrouvons régulièrement les mêmes points faibles, et ce sont presque toujours des décisions prises avant le premier calcul.
- Les irrégularités de forme, en plan comme en élévation, qui déclenchent des effets de torsion difficiles à maîtriser.
- Un cheminement des efforts interrompu, avec des éléments verticaux qui ne descendent pas jusqu'aux fondations.
- Une distribution défavorable des masses ou de la rigidité, par exemple un niveau nettement plus souple que ceux qui le surmontent.
- Des éléments non structuraux négligés : un remplissage en maçonnerie modifie la raideur réelle et peut créer un poteau court.
- Une conception qui repose uniquement sur le calcul, où l'on tente de compenser un parti structurel défavorable par des sections d'acier.
Les guides techniques publiés par l'Association française du génie parasismique documentent ces configurations et les retours d'expérience après séisme.
Où intervient le calcul sismique dans cette démarche ?
Le rôle du modèle de calcul

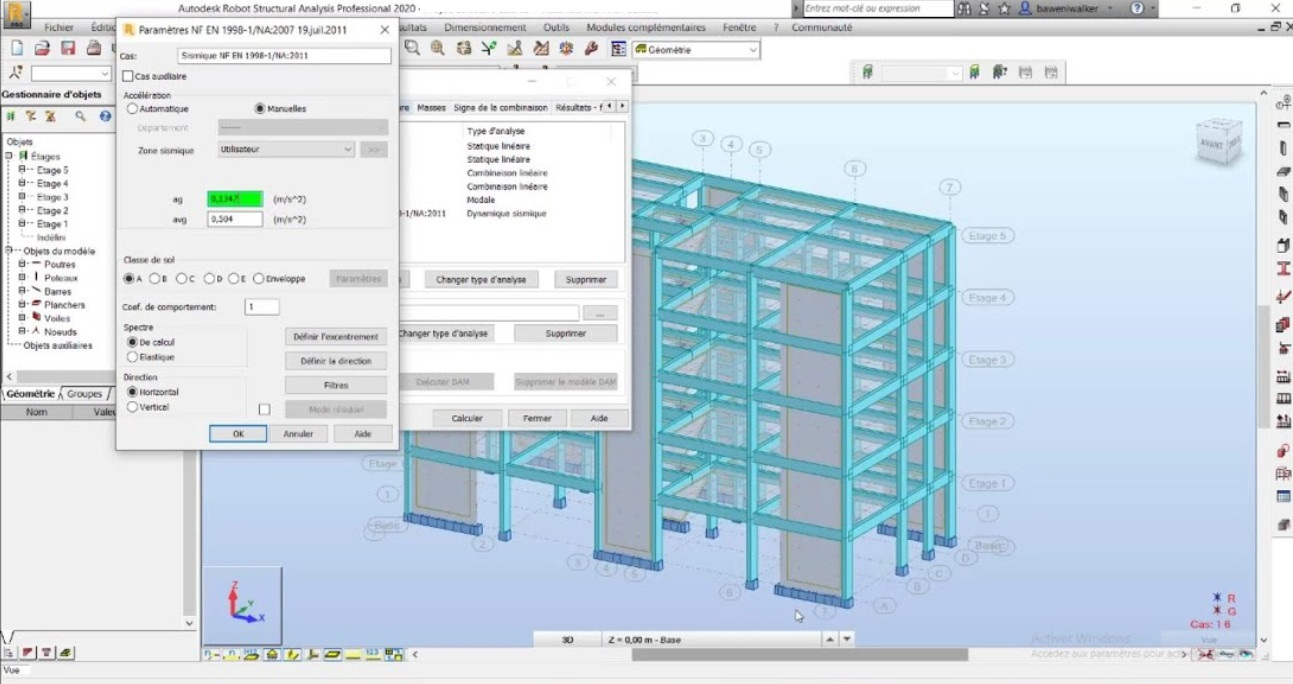

Un modèle est une représentation, pas le bâtiment. Nous y traduisons des hypothèses : masses retenues, raideurs, conditions d'appui, comportement du diaphragme. Autodesk Robot, ETABS ou SAP2000 exécutent ensuite fidèlement le calcul associé à ces hypothèses, y compris lorsqu'elles sont fausses.
Ce que le calcul peut vérifier
Le calcul détermine les périodes et les modes propres, répartit l'effort sismique global entre les éléments et fournit les sollicitations à comparer aux résistances. Il permet aussi de contrôler les déplacements entre niveaux. Les valeurs limites et les combinaisons à retenir relèvent du texte en vigueur, qui prime sur tout contenu pédagogique, et la validation d'une note de calcul revient à un professionnel habilité.
Ce qu'un logiciel ne peut pas corriger
Aucun logiciel ne rattrape une irrégularité massive, un contreventement mal placé ou un cheminement d'efforts interrompu. Il chiffre les conséquences de ces choix, il ne les remet pas en cause. C'est aussi pour cette raison que les référentiels évoluent : les règles PS 69, puis PS 92 en France, ont précédé l'Eurocode 8, et chaque génération a intégré des retours d'expérience. Notre manière de suivre ces évolutions est décrite dans notre politique éditoriale et notre méthode de mise à jour des références normatives.
Comment commencer à apprendre l'ingénierie sismique quand on est étudiant ?
Les notions à maîtriser avant de lancer un logiciel
Nous recommandons de savoir expliquer, sans écran, ce que sont la masse sismique, la raideur d'un système de contreventement, la période propre et la lecture d'un spectre. Une base solide de statique et de descente de charges reste indispensable. L'ingénierie parasismique se situe à l'intersection de plusieurs domaines que nous détaillons dans notre article sur les spécialisations du génie civil : structure, transport, hydraulique et géotechnique.
Une progression simple : comportement, action, modèle, calcul
Nous conseillons cet ordre, et nous l'appliquons dans nos formations. Comprendre d'abord le comportement dynamique, caractériser ensuite l'action sismique selon le référentiel applicable, construire le modèle avec des hypothèses explicites, puis seulement lancer le calcul et interpréter les résultats. Un étudiant qui suit cet ordre sait dire pourquoi son modèle donne ce résultat. C'est exactement ce qu'on lui demandera en bureau d'études.
